Gemeentehuis Oudergem (Brussels Hfdst. Gewest)

Voor het bureau van Jo Coenen (JCAU-Studio Belgium) geleid door Olivier Graeven hebben we de bestaande toestand op basis van originele bouwtekeningen, inmetingen en pointcloud gereconstrueerd. Dit alles zodat het ontwerpteam wat bestaat uit een samenwerking van Kader-Studio (Brussel) en JCAU-Studio Belgium (Antwerpen) het ontwerp in BIM kan gaan uitwerken. Het gebouwcomplex bestaat uit het gemeentehuis en een cultureel centrum, waarbij m.n. het gemeentehuis wordt gerefurbished.

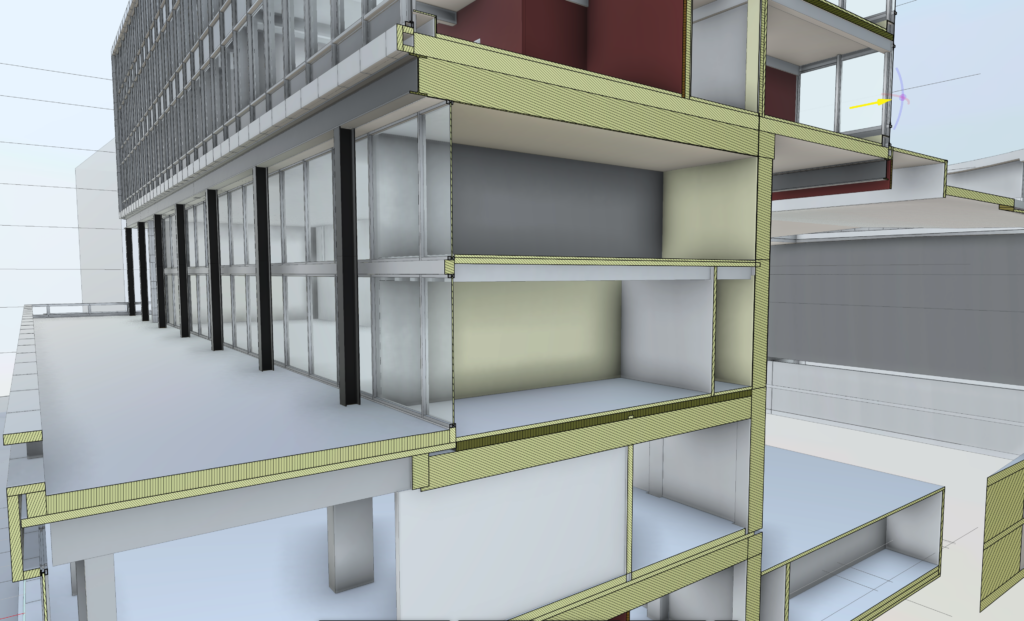

De uitdaging die we hierin hadden is het vertalen van 2D-inmetingen + een pointcloud naar één bouwkundige "waarheid". Enerzijds afronden van de maatvoering naar "afgeronde" hoeveelheden en tegelijkertijd het behouden van een helder stramienstelsel. Ook zijn er nog z.g. sonderingen gedaan, om te achterhalen waar wand/vloer-paketten uit waren opgebouwd.

Wat betreft de achterliggende data, werd door de opdrachtgevende partij tevens gevraagd met een project-specifieke dataset te werken in de z.g. keynotes in Revit.

Oorspronkelijke ontwerp (1968-1970):

• Jos. Vermeulen & A. M. Van Antwerpen (architecten)
• Jacques Moeschal (beeldend kunstenaar)

Ontwerp refurbishement:

• Kaderstudio
• JCAU-Studio Belgium

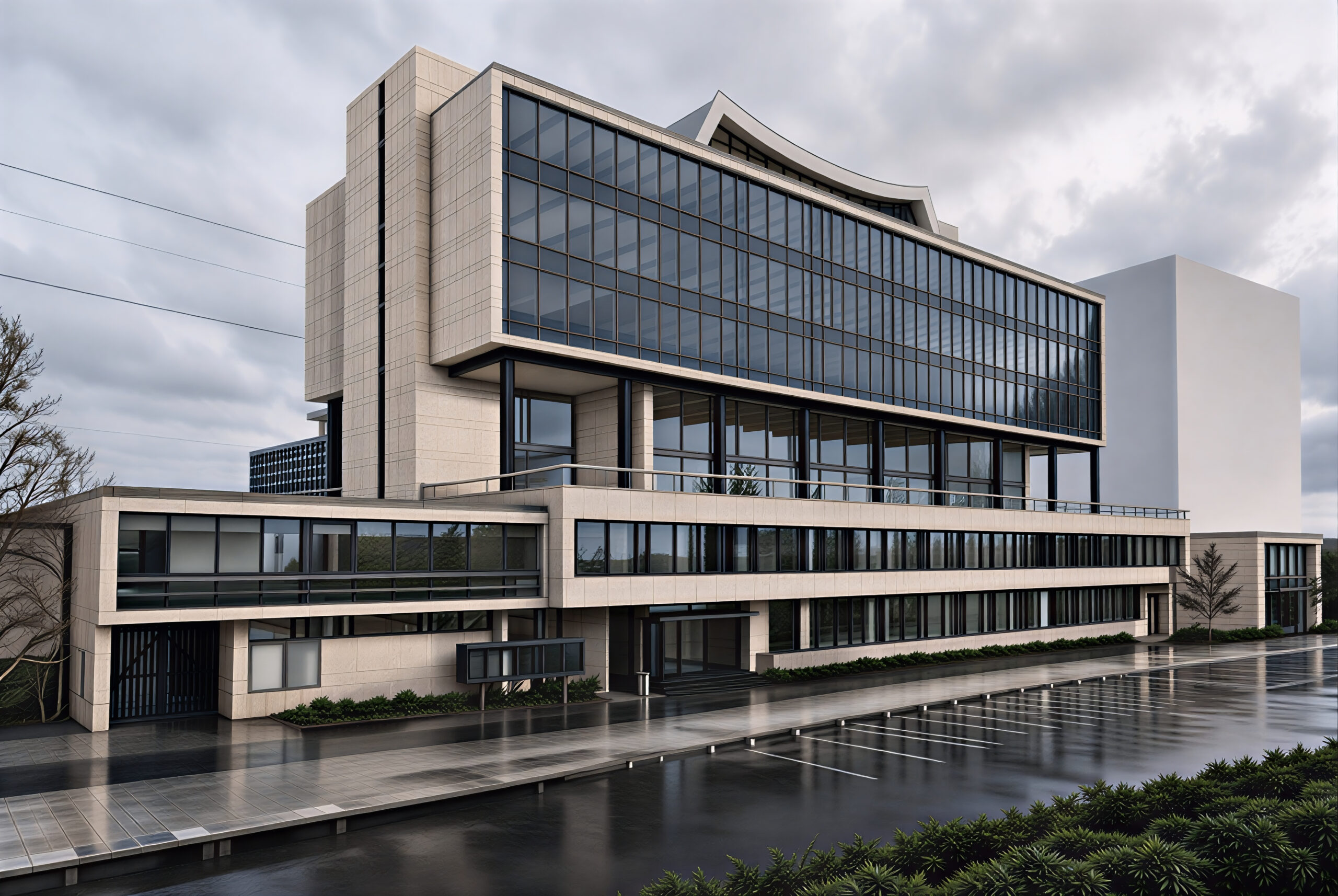

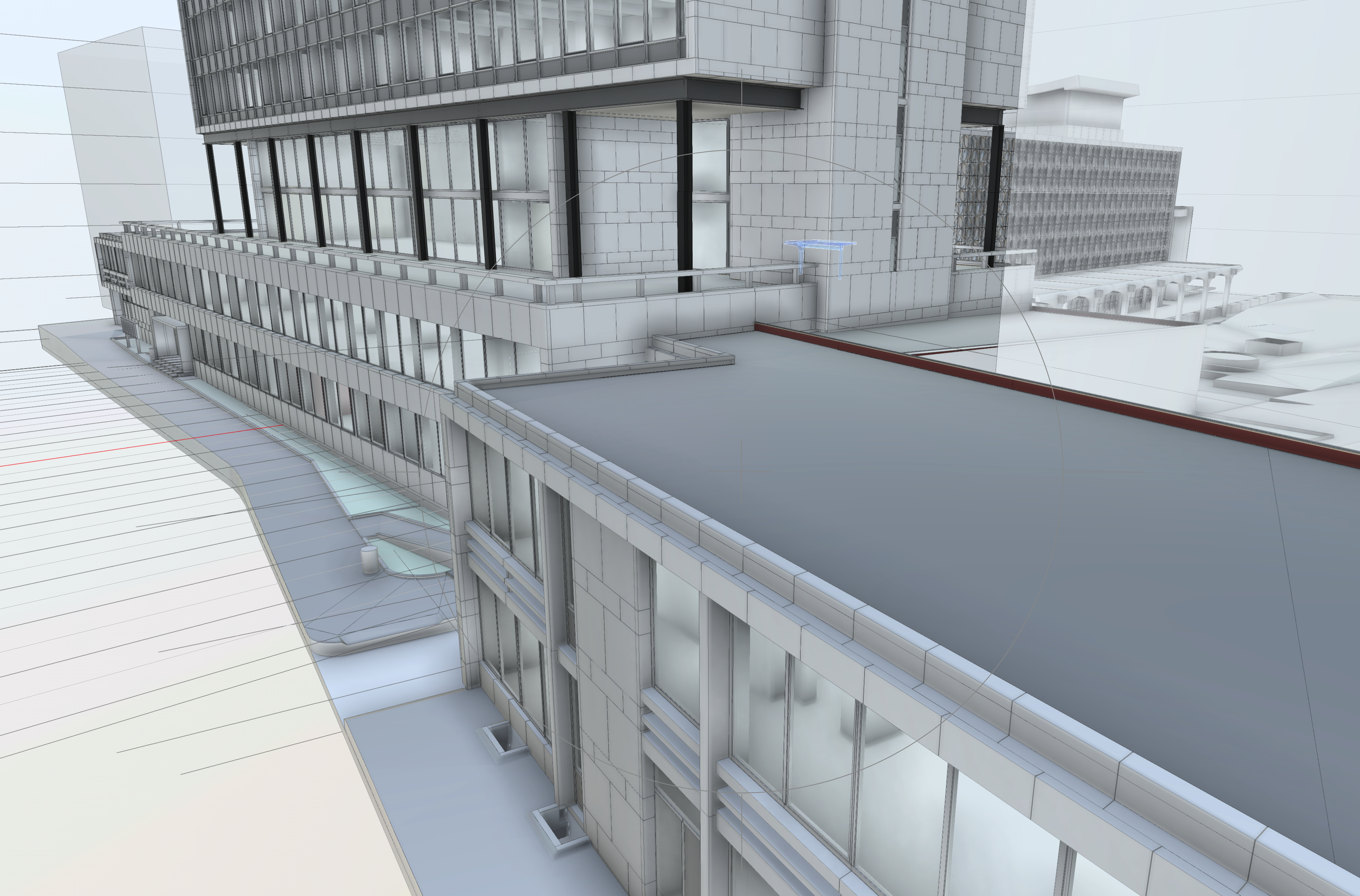

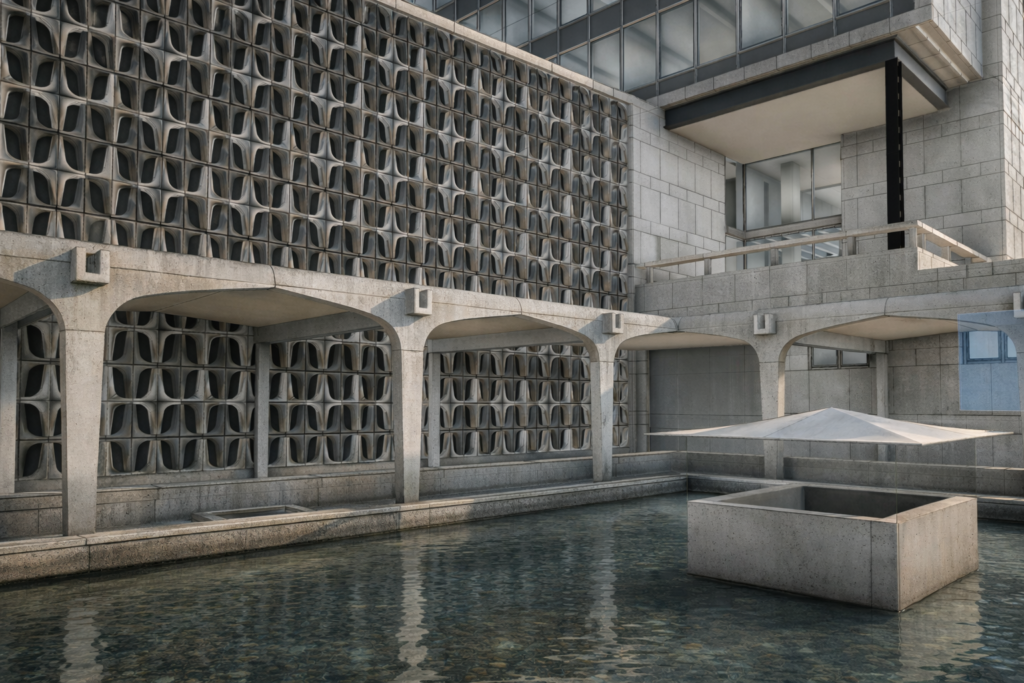

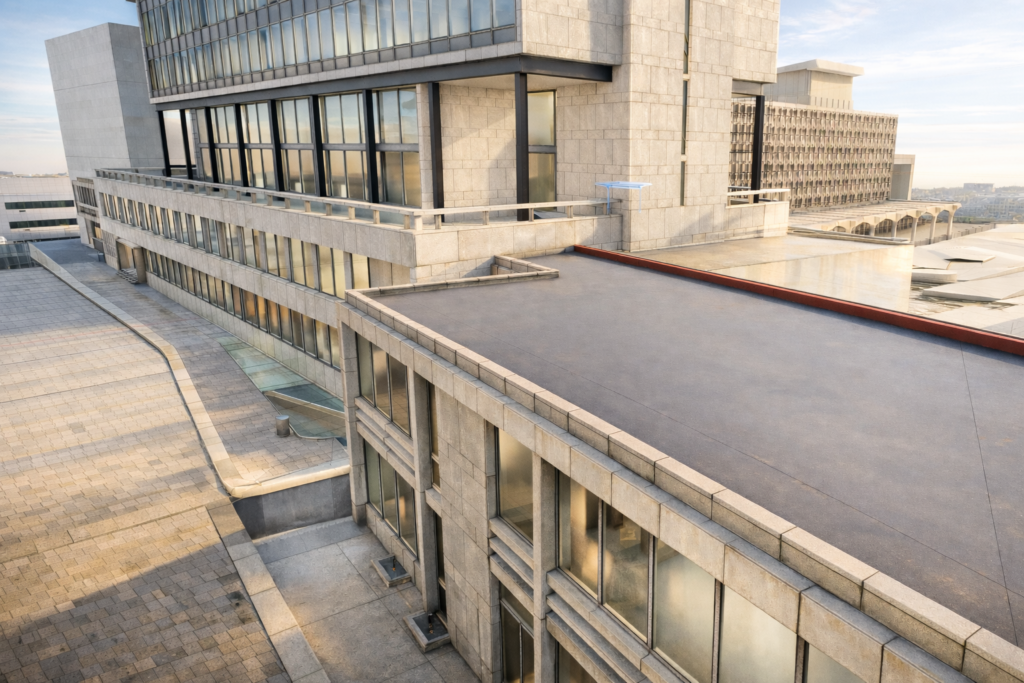

Ter info, alle afbeeldingen zijn gegenereerd uit het BIM-Model.

Voor meer informatie over het gebouw: https://monument.heritage.brussels/nl/buildings/25746

Voor meer informatie m.b.t. ontwerp: Kader Studio
